化工装置模型 从物理沙盘到数字孪生的工程导航

在化工行业，一套大型装置往往包含成千上万个设备、管道、阀门和仪表，其复杂程度远超常人想象。正因如此，化工装置模型成为工程设计、施工、培训与运维各阶段不可或缺的辅助工具。而化工模型这一更宽泛的概念，则涵盖了从物理缩比模型到计算机数字模型的全谱系技术手段。理解这两者的内涵与演进，对于化工从业者和相关专业学生都具有现实意义。

一、化工装置模型的核心类型

按照建模目的和技术路径，化工装置模型大致可分为以下几类：

1. 物理缩比模型（实体沙盘）

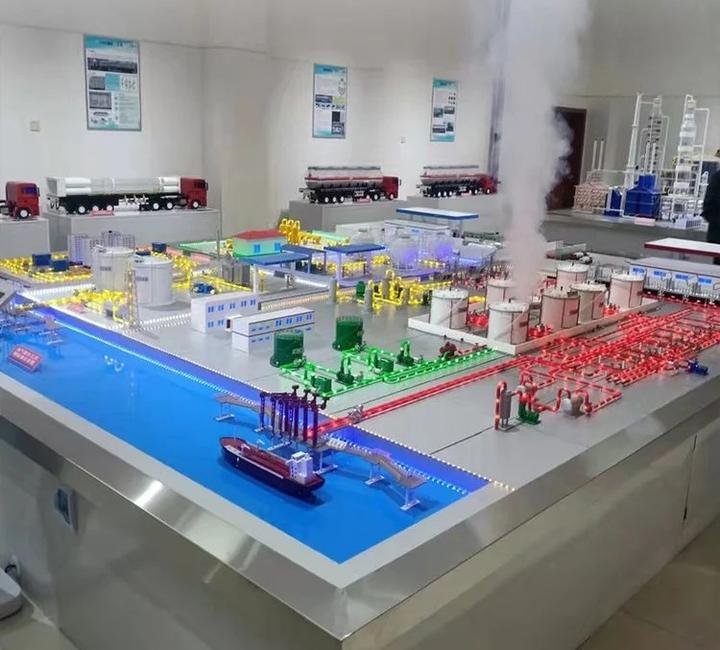

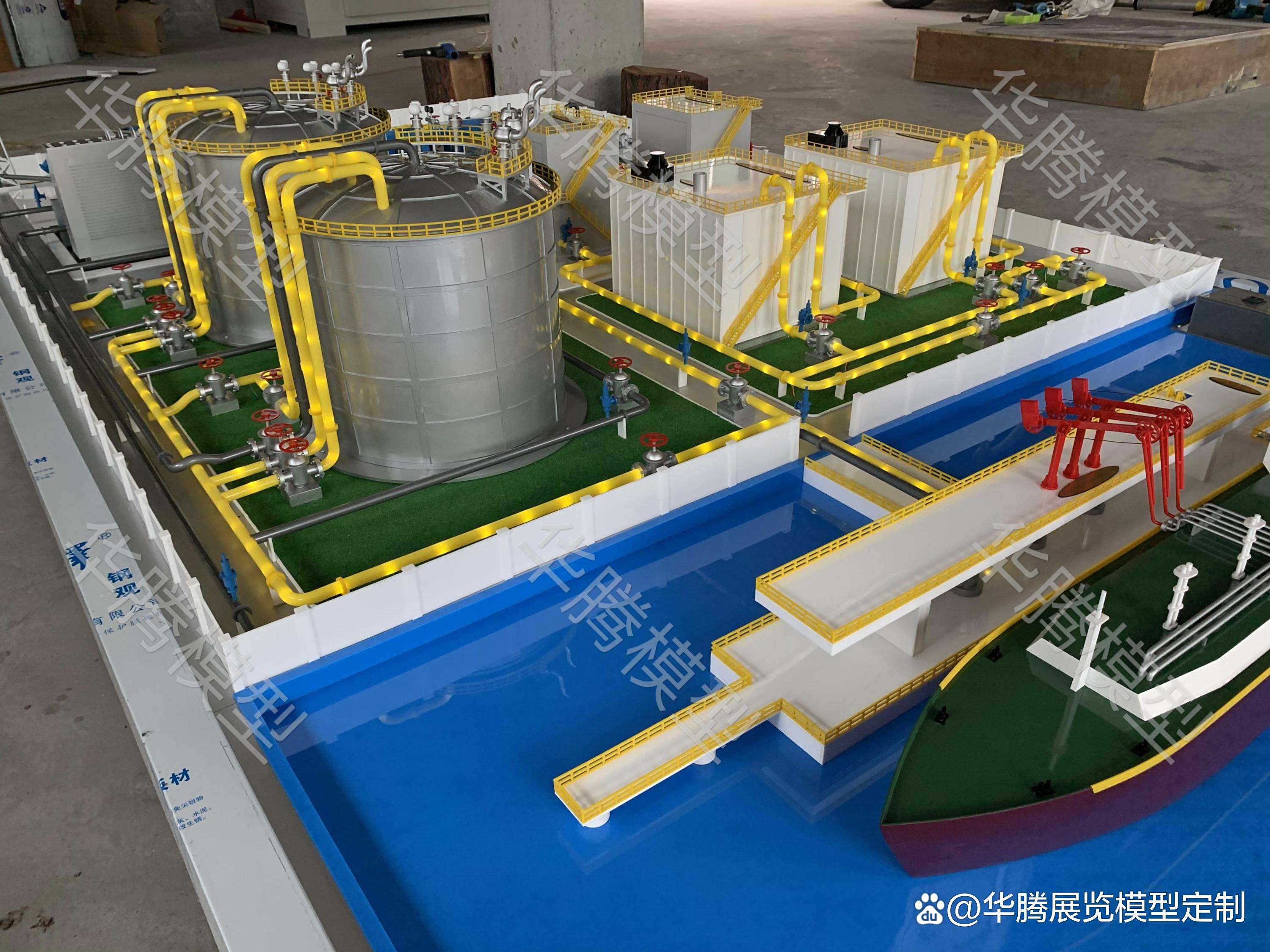

这类模型按照一定比例（如1:50、1:100）将实际装置制作成三维实体，使用塑料、树脂、金属等材料还原设备外形、管道走向和平台结构。其最大价值在于直观呈现空间布局——在一个炼油厂或煤化工项目中，管廊层数、设备间距、检修通道是否合理，往往只有在立体模型中才能被清晰判断。物理模型常用于方案汇报、展厅展示和早期设计评审。

2. 三维数字模型

借助AutoCAD Plant 3D、PDMS、SmartPlant 3D等软件，工程师可以建立全厂级的三维数字模型。这类模型不仅包含几何信息，还可以挂接设备参数、管道等级、材料清单等属性数据。在设计阶段，三维模型支持碰撞检查——提前发现管道与结构、设备之间的干涉，避免了传统二维图纸难以察觉的空间冲突。

3. 工艺流程模型（仿真模型）

与三维几何模型不同，工艺流程模型关注的是物流、能量流和反应动力学。Aspen Plus、HYSYS等流程模拟软件建立的模型，可以预测不同工况下的温度、压力、组成和产品收率。这类“化工模型”是工艺开发和优化设计的核心工具，帮助工程师在虚拟环境中“试错”，大幅降低实验成本。

4. 数字孪生模型

数字孪生是近年来快速发展的前沿方向。它在三维模型和流程模型的基础上，进一步集成实时传感器数据、历史运行数据和AI算法，形成与实际装置同步运行的“虚拟镜像”。通过数字孪生，运维人员可以监测设备健康状态、预测故障、优化操作参数，实现从“事后维修”到“预测性维护”的转变。

二、化工模型在各阶段的应用价值

设计阶段：三维模型用于总图布置、管道设计和碰撞检查；流程模型用于物料平衡、能量平衡和设备选型。两者结合，可以在投资决策前就对技术方案有全面评估。

施工阶段：物理模型和三维模型可作为施工交底的辅助工具。施工人员通过模型理解复杂的管道走向和安装顺序，减少现场返工。

培训阶段：无论是实体沙盘还是虚拟现实（VR）中的三维模型，都能帮助操作人员在进入现场前熟悉装置布局和工艺流程。尤其对于事故应急演练，模型提供了安全、可重复的训练环境。

运维阶段：数字孪生模型将实时数据与机理模型结合，支持报警管理、操作优化和设备诊断。当装置出现异常时，工程师可以在模型中快速定位问题根源，制定处置方案。

三、从“看得见”到“算得准”：模型技术的发展趋势

早期化工模型侧重“看得见”——以物理沙盘和三维几何模型为主，解决空间认知问题。随着计算能力的提升和工业互联网的普及，模型正朝着“算得准”的方向演进：

• 多尺度耦合：将分子尺度的反应动力学模型与设备尺度的流体力学模型、工厂尺度的流程模型耦合，实现从微观到宏观的一致描述。
• 实时化与在线化：数字孪生要求模型能够在秒级或分钟级完成计算并与实时数据同步更新，这对降阶建模和高效算法提出了更高要求。
• AI增强：机器学习方法被用于模型参数校正、软测量和异常检测，弥补传统机理模型在复杂工况下的不足。
• 协同化平台：基于云端的模型协同平台，使设计方、施工方、业主和运维团队能够在同一模型上协作，打破数据孤岛。

四、如何选择和应用化工模型

对于具体项目，选用何种化工模型取决于目标、阶段和预算：

• 若目标是方案展示和空间评审，物理缩比模型或三维可视化模型即可满足；
• 若目标是工艺优化和设计验证，流程模拟模型是必备工具；
• 若目标是全生命周期管理，则需要规划数字孪生路线，从设计阶段就注重数据的结构化与传递。

值得注意的是，模型的价值不在于精度越高越好，而在于与决策需求匹配。一个恰到好处的简化模型，往往比一个复杂却无法及时响应的模型更有实用意义。

##

化工装置模型和化工模型已经超越了传统“沙盘”和“图纸”的范畴，成为贯穿化工项目全生命周期的工程基础设施。从帮助工程师“看见”空间关系的物理模型，到辅助操作人员“预见”运行趋势的数字孪生，建模技术的每一次进步，都在推动化工行业向更安全、更高效、更智能的方向发展。对于从业者而言，理解模型、善用模型，正逐渐成为一项基础而关键的核心能力。
